simvision 사용법

- waveform setup 저장해서 재사용 하는법

: signal 목록과 표시형태를 그대로 다른 시뮬에도 적용하고 싶을때

File → Save Command Script 해서 원하는 이름으로 저장

.svcf 파일 형태로 저장되고, 새로 열고 싶다면 아래와 같이 진행 !

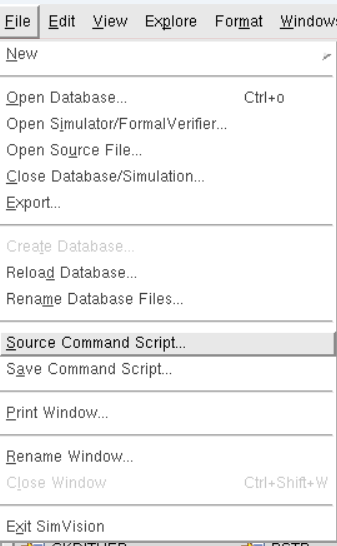

새로운 시뮬레이션 창에서 File → Source Command Script  저장된 svcf 파일 열기

만약 design hierachy 가 동일하다면 database 만 바꾸는 것도 가능

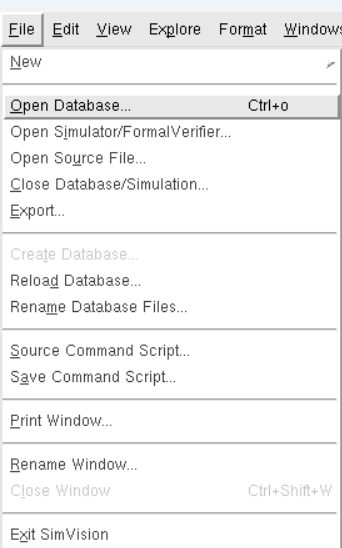

File → Open Database



새로운 *.shm 또는 *.trn 열면 기존 waveform layout 유지한 상태로
👉 새로운 simulation data만 연결됨

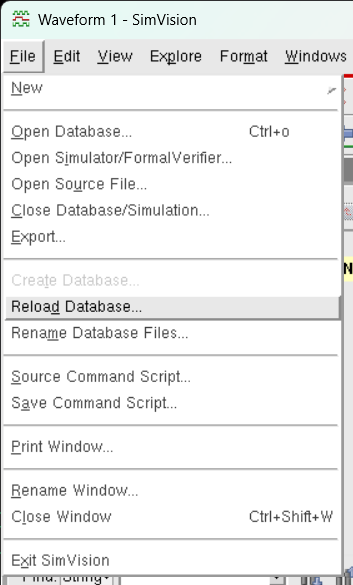

- 같은 schematic에서 parameter 값정도만 바꿔서 보는경우? 그냥 그대로 창 띄워놓은 상태에서 reload database 해주면 새롭게 돌린 시뮬레이션 바로 반영가능!
